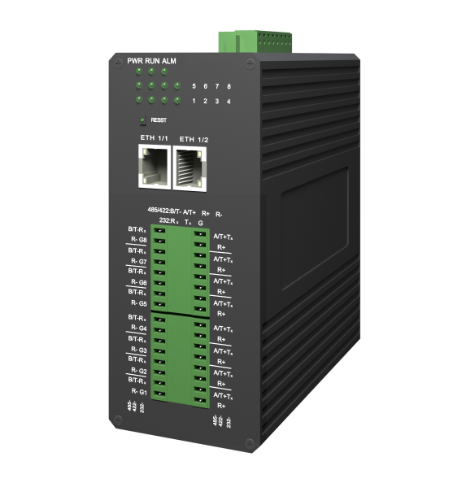

HC6000-YRJ2/4 串口服务器

Serial Server
串口服务器
串口服务器产品概述 >

HC6000-YRJ2/4是云正推出的一款工业级串口服务器,该设备支持最多8个RS-232/RS-422/RS-485串口转两路以太网电口，可满足各类串口设备的现场需求。

HC6000-YRJ2/4串口服务器,支持TCP、UDP、HTTP、ARP、ICMP、LLDP、SNMP、FTP、SMTP、DNS、DHCP等多种网络协议；设备可支持TCP Server、 TCP Client、 UDP等工作模式；可通过Web对设备进行管理配置。

HC6000-YRJ2/4串口服务器采用高可靠工业级设计；整机绿色低功耗，设备最高功耗不超过5W；无风扇，宽温宽压的硬件设计方案使设备可以适应各种严苛的工业环境。HC6000-YRJ2/4 串口服务器支持一键恢复默认配置，掉电告警等功能；设备支持告警指示灯，并可以通过SMTP的方式邮件告警，以保证网络问题可以被及时发现；同时设备也支持SSH，MAC地址过滤，用户分级等安全功能，为工业网络的安全稳定保驾护航。

串口服务器关键特性 >

  • 2个百兆自适应工业网卡，双网口物理隔离，支持AUTO MDI/MDIX；4个RS485串口；
  • 上行支持定制MQTT服务上传云平台，下行支持DLT645、modbus DTU等常见水电气表协议和OPC UA协议采集，单设备采集点位不少于1000点，支持自定义采集及上传频率；
  • 单串口支持同类型表计按相同波特率及奇偶校验对不同通讯协议进行采集；/li>
  • 支持断点续传；
  • 支持4G全网通，支持通过账号、密码以及证书的方式进行安全防护；
  • 支持局域网内通过浏览器访问网关ip，进行配置查看；
  • 支持通讯状态监测；
  • 支持数据加工；
  • 支持导轨式安装；
  • 具备NTP函数，支持同步对时；
  • 支持IPV6设置；
  • 质保要求不低于2年，支持24h在线技术支持；

以太网口 >

  • 2 个RJ45网口；
  • 网速：10/100Mbps自适应

串行接口 >

  • 串口数量：8个
  • 串口类型：RS-232, RS-422, RS-485可选
  • 接口类型：接线端子
  • 隔离保护：2 KV

串口通信参数 >

  • 数据位：5、6、7、8、9
  • 停止位：1、2
  • 校验位：None、Even、Odd
  • 波特率：1200bps～921600bps，

指示灯及按钮 >

  • LED：指示灯
  • 系统：PWR，Run
  • 告警：ALARM
  • 复位指示灯：Reset
  • 串口：连接指示灯
  • 网络：连接指示灯
  • 按钮：恢复出厂设置

交换功能 >

  • 支持双网口桥接级联；
  • 支持VLAN，双网口独立可配置不同网段IP
  • 支持广播风暴抑制；
  • 支持静态TRUNK；

物理特性 >

  • 外壳: 铝
  • 尺寸: 140mmx 126mm x60mm

供电要求 >

  • 输入电压：18 ~ 36 VDC, 推荐 24 VDC
  • 接入端子：2 x 3芯插拔式接线端子
  • 过载保护：支持
  • 反接保护：支持
  • 掉电告警：支持
  • 功耗：＜4W

路由 >

  • 支持静态路由
  • 安全功能 支持SSH
  • 支持SSL
  • 支持MAC地址绑定
  • 支持用户分级

设备管理 >

  • 支持Web管理（HTTP）
  • 支持ICMP控制报文
  • 支持SNMP v1/v2c
  • 支持SNMP Trap
  • 支持LLDP
  • 支持ARP
  • 支持DNS
  • 支持DHCP client

设备维护 >

  • 支持FTP
  • 支持TFTP
  • 支持Syslog
  • 支持SMTP 邮件告警
  • 支持设备告警指示灯
  • 支持断点重连

传输模式 >

  • 数据透明传输（TCP/UDP）/Modbus-TCP（RTU/ASCII）
  • Rtelnet模式，SSH模式

环境 >

  • 散热方式：自然冷却, 无风扇
  • 防护等级：IP40
  • 安装方式：DIN 卡轨式或壁挂式
  • 工作温度：-40℃～ +85℃
  • 储存温度：-40℃～ +85℃
  • 相对湿度：5 ～ 95% 无凝露
  • MTBF：大于300000h
  • 保修期：5 年

行业标准 Industry Standard >

    EMI：
  • FCC CFR47 Part 15,
  • EN55022/CISPR22,ClassA
    • EMS：
  • IEC61000-4-2(ESD) ±6kV(contact),±8kV(air)
  • IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
  • IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV
  • IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM; Data Port:±1kV
  • IEC61000-4-6(CS) 10V(150kHz～80MHz)
  • IEC61000-4-8 30A/m
  • IEC61000-4-9 1000A/m
  • IEC61000-4-10 100A/m
  • IEC61000-4-12 2kV/CM,1kV/DM
  • IEC61000-4-16 30V(cont.),300V(1s)
  • IEC60068-2-6( Vibration)
  • IEC60068-2-27( Impact)
  • IEC60068-2-32( Free fall)
